Nieuwe bermversteviging in Fridingen (DE)

Bermversteviging - Plaatsing van stalen buizen

Nieuwe bermversteviging in Fridingen (DE)

Solines heeft de opdracht gekregen om in totaal 260 stalen buizen te leveren (ongeveer 110 ton) in de afmetingen Ø 193,7 – 219,1 mm voor een nieuwe bermversteviging te Fridingen (DE). Om deze constructie te kunnen realiseren waren er drie verschillende buisdiameters vereist, die gedeeltelijk door Solines op de benodigde lengte zijn gelast.

De volgende afmetingen werden gebruikt:

  • 218 buizen 193,7 x 10,0 mm in de lengte van 4,400 – 14,400 mm
  • 10 buizen 219,1 x 8,80 mm in de lengte van 1000 mm
  • 34 buizen 219,1 x 16,0 mm in de lengte van 9400 mm

De buizen werden geïnstalleerd als een injectiepaal. Hiervoor zijn vooraf gaten met een diameter van 280 mm in de grond, of de steen geboord. De buizen zijn voorzien van een standaard afstandshouder en aan beide zijden voorzien van drie gaten van 100 x 100 mm. Deze werden vervolgens in de voorgeboorde gaten verzonken. Hierna zijn de stalen buizen in- en uitwendig met een cement suspensie gevuld. De gebrande gaten dienen voor een betere verbinding tussen cement en buis. Uiteindelijk zijn alle palen verbonden middels een betonnen balk. Deze werd ten behoeve van de stabiliteit bovendien verankerd met een micropaal. De betonnen balk dient uiteindelijk als de eindrand van weg

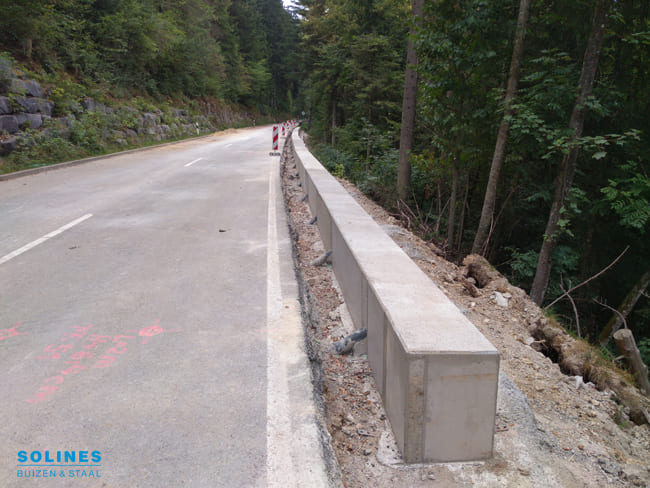

Bermversteviging - Het eindresultaat

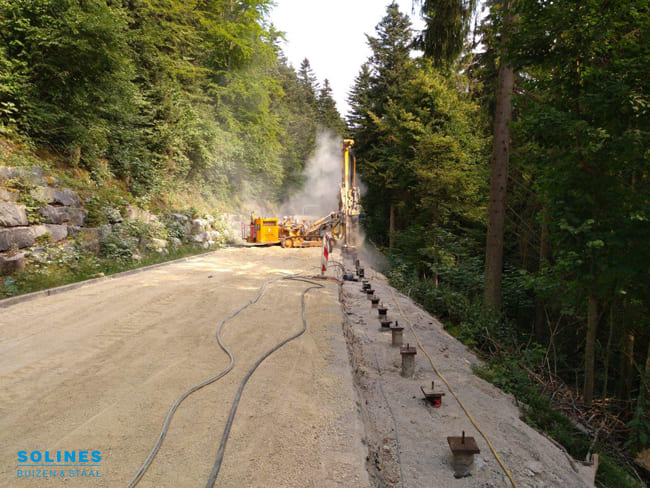

Bermversteviging met stalen buizen

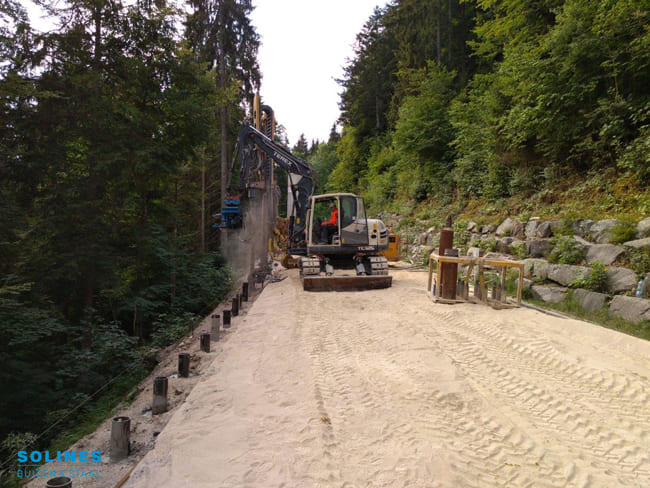

Stalen buizen worden in de berm geplaatst

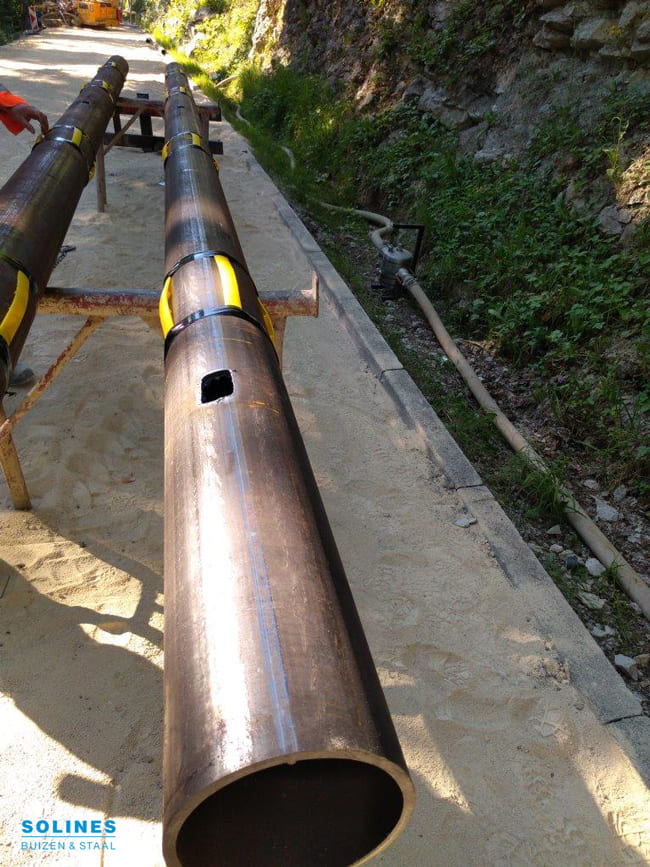

Bermversteviging - Maatwerk stalen buis

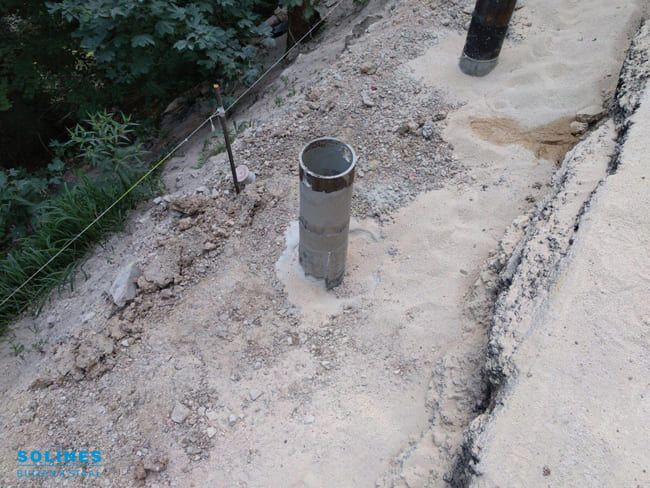

Stalen buis is geplaatst in de grond

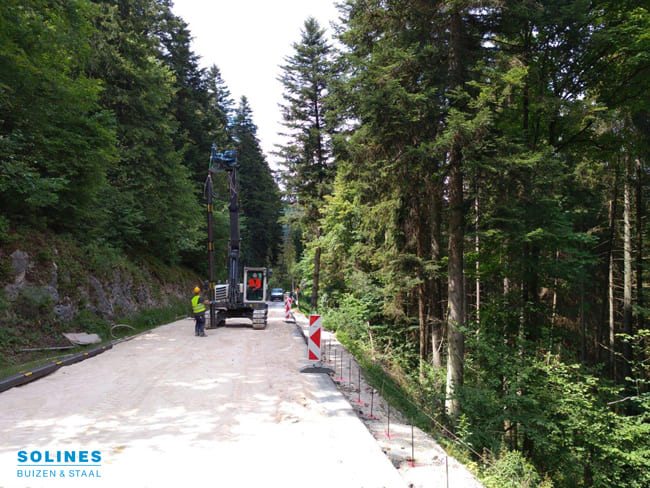

Bermversteviging in Fridingen
